概述:
壓力噴霧干燥機是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小。得到所需的一定大小比例的球形顆粒。

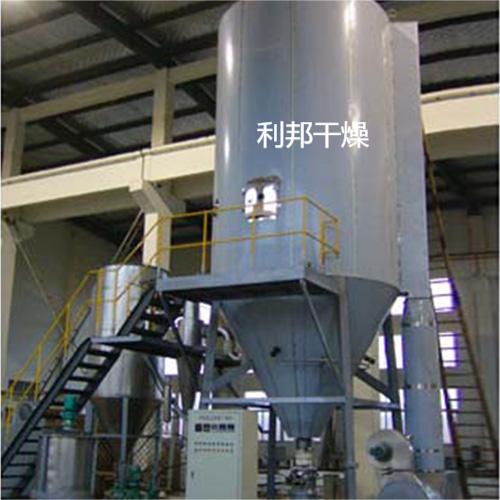

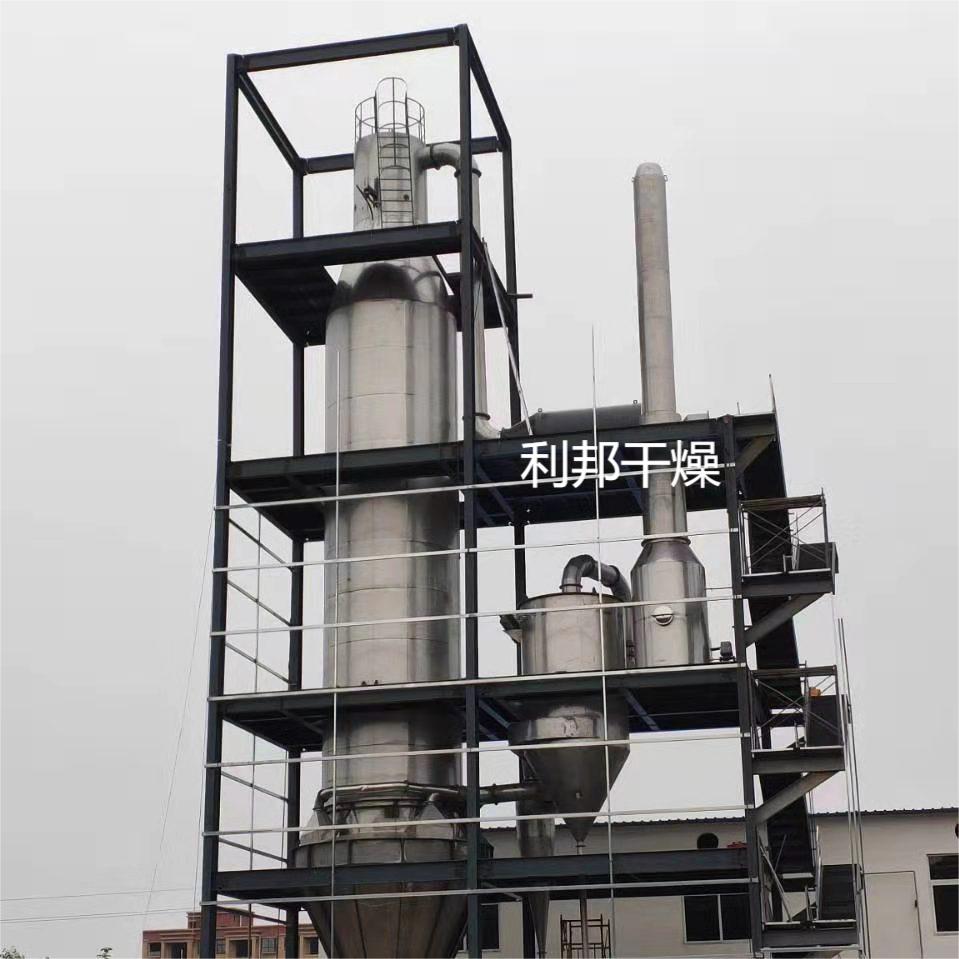

壓力噴霧干燥機工作過程為:料液通過隔膜泵高壓輸入,噴出霧狀液滴,然后同熱空氣并流下降,大部分粉粒由塔底排料口收集,廢氣及其微小粉末經旋風分離器分離,廢氣由抽風機排出,粉末由設在旋風分離器下的收粉筒收集,風機出口處還可裝備二級除塵裝置,回收率在96%-98%。

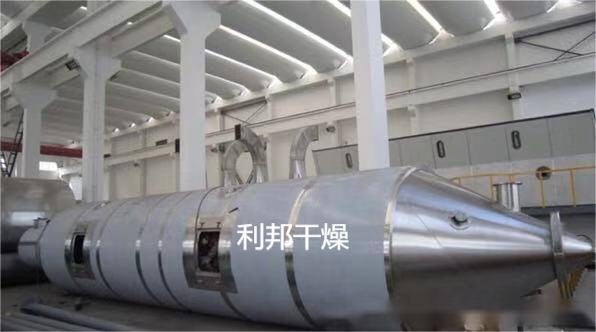

本機組與物料接觸部分的塔體、管道、分離器的材料,均采用SUS304制作。在塔體內部與外殼之間有保溫層,填充材料為巖棉,塔體設有觀察門、視鏡、光源及控制儀表,由電器控制操作臺控制和顯示。
本機組熱源采用蒸汽加熱器、電加熱器或其他類型,具有操作方便、啟動快、機構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有熱源的控制調節裝置,使進口的溫度無極調節。本廠可以根據用戶的實際需要提供不同的加熱方式。
日常維護:
壓力噴霧干燥機機長時間運行或因操作不當,部分設備內會出現集料而影響正常運行,此時需停止工作進行清洗。對于干燥塔內集料的清理,應打開清掃門,用長把掃帚掃除漏斗形底部集料,打開出料閥,用自來水沖洗塔內。旋風分離器內集塵的清除,同樣需要打開旋風分離器,用掃帚清掃集料,必要時也需用水沖洗。對于袋式除塵器的清理,應打開控制開關,連續敲打,然后打開清洗門,敲打布袋除塵器,更換過濾袋。對于料漿管路系統的清理,應打開雙向過濾器的排污閥,清洗過濾器濾網和管路,然后打開料泵,以水代料,清洗泵管、穩壓包及管道。
經過一段時間)的運轉,我們需對噴霧造粒干燥機進行必要的檢查與養護。對于供料系統,應檢查過濾器、管道、閥門、噴嘴等,看有無堵塞,定時清洗,檢查噴嘴磨損情況以便及時更換。應檢查料泵是否漏油,打壓是否正常,油位是否正常等。對于風機,應查看軸和軸承是否缺油發熱,有無震動、噪音等,必要時清洗風葉和對風葉做平衡校對。對于加熱器,應檢查熱管是否正常,必要時清洗油管、油泵、油嘴三處的過濾網。另外,還應留意各電動機有無發熱、振動、異聲等情況,控制柜的儀表和電器工作是否正常等。
適用范圍:
噴霧干燥造粒:
化工:有機催化劑,樹脂,合成洗衣粉,油脂類,硫銨,染料,染料中間體,白碳黑,石墨,磷銨等。
食品:氨基酸及類似物,調味料,蛋白質,淀粉,乳制品,咖啡抽取物,魚粉,肉精等。
制藥:中成藥,農藥,抗生素,醫藥沖劑等。
陶瓷:氧化鎂,瓷土,各種金屬氧化物,白云石等。
噴霧造粒:
各種肥料,氧化鋁,陶瓷粉,制藥,重金屬超硬鋼,化肥,粒狀洗衣粉,中成藥等。
噴霧冷卻造粒:
胺基脂肪酸,石蠟,甘油酸脂,牛脂等。
噴霧結晶,噴霧濃縮,噴霧反應等方面也經常使用。
技術參數:
型號 | 50 | 100 | 150 | 200 | 300 | 500 | 1000 |
水份蒸發量Kg/h | 50 | 100 | 150 | 200 | 300 | 500 | 1000 |
外形尺寸(Φ×H)mm | 1600×8900 | 2000×11500 | 2400×13500 | 2800×14800 | 3200×15400 | 3800×18800 | 4600×22500 |
高壓泵壓力Mpa | 2-10 | ||||||
功率KW | 8.5 | 14 | 22 | 24 | 30 | 82 | 30 |
進風溫度℃ | 300-350 | ||||||
產品含水量% | ﹤5(可達0.5) | ||||||
物料回收% | ﹥97 | ||||||
電加熱KW | 75 | 120 | 150 | 溫度低于200度時,具體按實際計算 | |||
電加蒸汽Mpa+KW | 0.5+54 | 0.6+90 | 0.6+108 | ||||
熱風爐Kcal/h | 100000 | 150000 | 200000 | 300000 | 400000 | 500000 | 1200000 |
注:部分參數設計時視不同物料有所調整,以設計為準。
