產品介紹：

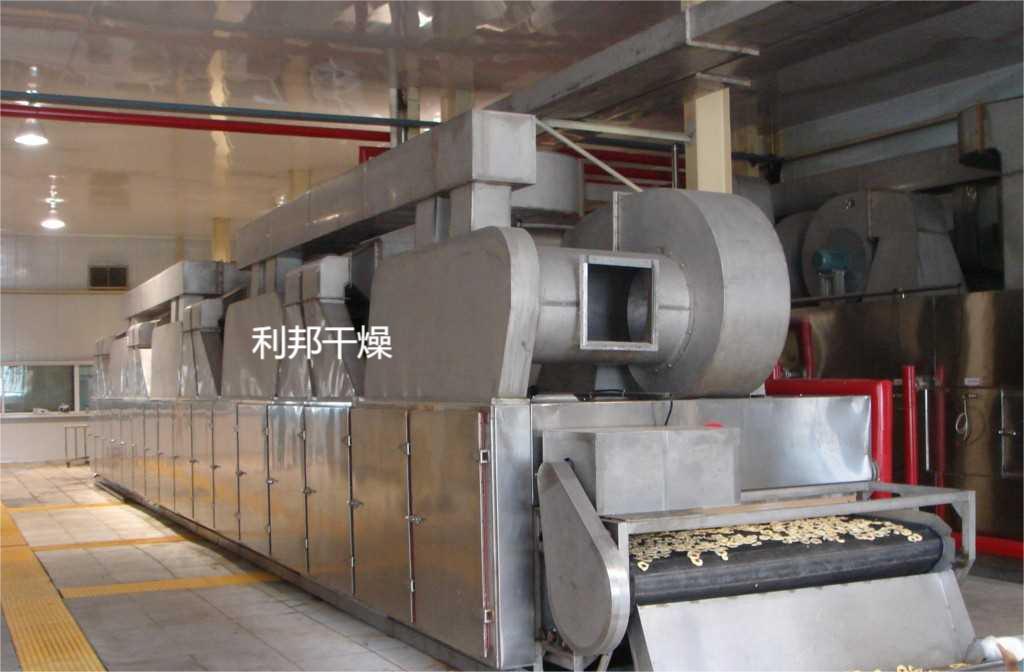

DW系列多層帶式干燥機是成批生產用的連續式干燥設備，用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而溫度不允許高的物料尤為合適；該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點，對脫水濾餅狀的膏狀物料，需經造粒或制成條狀后方可干燥。
工作原理：

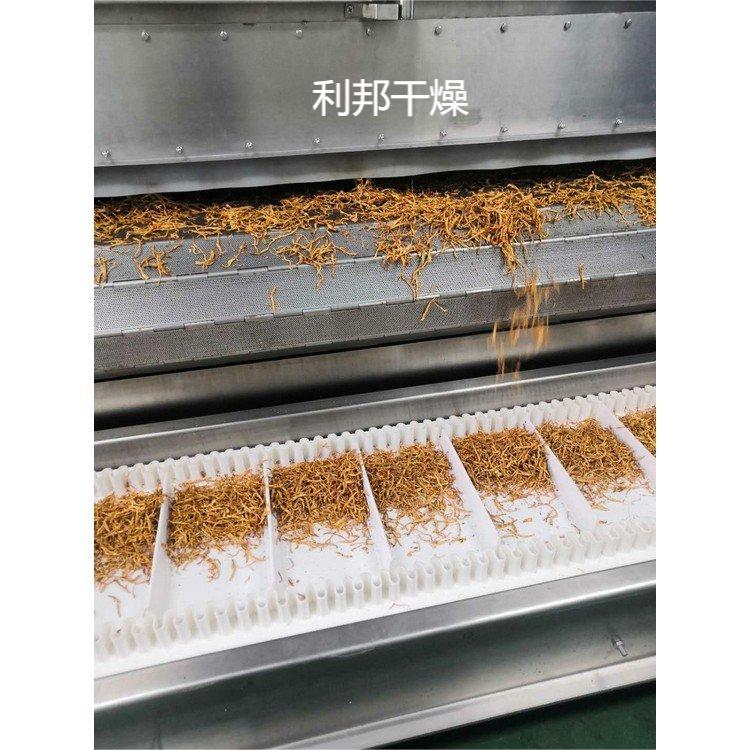

物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網。由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪在網帶上的物料，加熱干燥并帶走水分。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量可根據需要選取。
料斗中的物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，其中部分尾氣由專門排濕風機4排出，每一單元排發廢氣量均由調節閥控制。在上循環單元中，循環風機5出來的風由側面風道進入單元下腔，氣流向上通過加熱器7加熱，經分配器6分配后，成噴射流吹向網帶，穿過物料后進入上腔。干燥過程是熱氣流穿過物料層，完成熱量與質量傳遞的過程，上腔由風管與風機入口相連。大部分氣體循環，一部分溫度較低含濕量較大的氣體作為廢氣經排濕管、調節閥、排濕風機排出。下循環單元中，循環風機出來的風先進入上腔，向下經換熱器加熱，穿過物料層進入下腔，下腔由側風道及回風管與風機相連，大部分氣體循環，一部分排出。上、下循環單元根據用戶需要可靈活配備，單元數量也可根據需要選取。
設備特點：
(1)物料在帶干機上受到的振動和沖擊輕微，物料顆粒不易粉化破碎，因此也適用于干燥某些不允許碎裂的物料。
(2)帶干機不僅供物料干燥，有時還可對物料進行焙烤、燒成或熟化處理操作。
(3)帶干機結構不復雜，安裝方便，能長期運行，發生故障時可進入箱體內部檢修，維修方便。
(4)可以調節空氣量、加熱溫度、物料停留時間及加料速度以取得不錯的干燥效果。
(5)設備配置靈活，可使用網帶沖洗系統及物料冷卻系統。
(6)大部分空氣循環利用，高度節省能源。
(7)獨特的分風裝置，使熱風分布更加均勻，確保產品品質的一致性。
(8)熱源可采用蒸氣、導熱油、電或燃煤(油)熱風爐配套
技術參數：
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 | ||
| 單元數 | 4X3 | 5X3 | 4X3 | 5X3 | 4X3 | 5X3 | ||
| 干燥段長 m | 24 | 30 | 24 | 30 | 24 | 30 | ||
| 鋪料厚 mm | 10-80 | |||||||
| 使用溫度 ℃ | 50~140 | |||||||
| 蒸汽壓力 Mpa | 0.2~0.8 | |||||||
| 蒸汽耗量kg/h | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 | ||
| 換熱面積m2 | 816 | 1020 | 1056 | 1320 | 1344 | 1680 | ||
| 干燥強度 kgH2O/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 | ||
| 內機總功率 KW | 30.8 | 37.4 | 42 | 51 | 56 | 68 | ||
| 外機總功率 KW | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 | ||
| 外形尺寸m | 9.77X2.2X4.5 | 11.77X2.2X4.5 | 9.77X2.6X4.5 | 11.77X2.6X4.7 | 9.77X3.06X4.9 | 11.77X3.06X4.9 | ||
| 總重kg | 4800X3 | 5780X3 | 5400X3 | 6550X3 | 6350X3 | 7800X3 | ||
注：對于干燥溫度在250~350℃時，本公司可根據實際物料進行特殊設計。 | ||||||||
