設備概述:

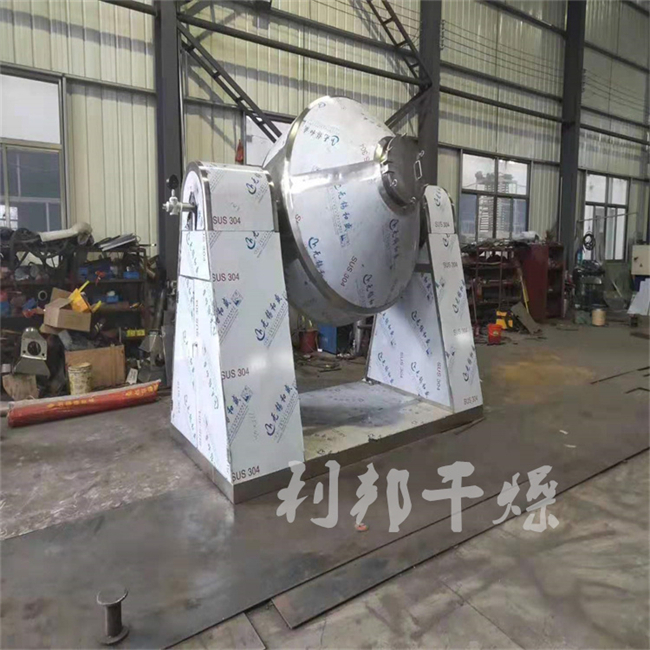

SZG系列雙錐回轉真空干燥機是集混合、干燥于一體的新型干燥機。將冷凝器，真空泵與干燥設備配套，組成真空干燥裝置。（如不需要回收溶劑，冷凝器可不用）本機設計先進，內部結構簡單，清掃容易，物料能全部排出，操作簡便。能降低勞動強度，改善工作環境。同時因容器本身回轉時物料亦轉動，但器壁上不積料，故傳熱系數高，干燥速率大，不僅節約能源，而且物料干燥均勻充分，質量好?？蓮V泛應用于制藥、化工、食品、染料等行業的干燥。
影響因素:
①被干燥物料的狀況（如物料形狀、大小尺寸、堆置方法），物料本身的含濕量、密度、黏度等性能。另外，若采用提高物料的初溫、經真空過濾前處理、降低物料含濕量等方法，均能提高真空干燥速度。
物料的堆密度：物料的堆密度指單位體積的物料質量。由于物料是絕干物料與濕分的混合物，絕干物料又往往為顆粒狀或粉末狀，由于物料中濕分不同導致絕干物料顆粒間的間隙也不同。故原始濕物料和干燥過程中物料的堆密度也有很大差別，這在原料制備時尤須注意。
物料的容許溫度：容許溫度是物料所能承受的較高溫度，超過該溫度將導致物料效價改變、分解破壞或變色。熱敏性藥品一般可采用≤60℃左右。
物料的粘度：物料的粘度隨濕分而變化，粘度可使物料團聚成塊、且粘著筒體壁上，干燥后易粘附在除塵器和管通上。為解決此問題，懸架式雙錐回轉真空干燥機采用了氣動振擊和破碎裝置。
物料的滑移角：堆放顆粒狀或粉末狀物料時，當物料堆斜而與底面間夾角增大到某個角度時，將發生側面物料下滑落的現象。這個發生物料滑落的斜而與底部的夾角稱該物料的滑移角?；平桥c物料組成、濕含量、粒度和粘度有關。故雙錐回轉真空干燥機的設計和選擇時，應根據物料的滑移角選擇筒體雙錐體的角度。
②真空度越高，越利于水分在較低溫度下汽化，但真空度過高則不利于熱傳導，影響對物料的加熱效果。為提高物料干燥速度，應根據物料的特性綜合考慮真空度。通常，真空度應不低于10?Pa。
設備特點:
干燥速度快，一般只需幾秒到十幾秒鐘，具有瞬間干燥的特點。干燥過程中液滴的溫度比較低，特別適宜熱敏性物料的干燥，能夠保持物料色、香、味。為防止干燥塔產生粘壁現象，本裝置設有特殊的結構，有效地杜絕產品的粘壁現象。特有的成品風送系統將干燥成品與系統內的熱濕空氣及時分離,避免了干燥成品的吸濕或結塊的可能性. 真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對一定的熱傳量可以節省蒸發器的傳熱面積；蒸發操作的熱源可采用低壓蒸氣或沸熱蒸汽；蒸發器熱損失少 在干燥前可進行消毒處理，干燥過程中無任何不純物混入，符合GMP要求；采用冷凝器，可有效的回收物料中的溶劑。
工作原理:
SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體，罐體在真空狀態下，向夾套內通入導熱油或熱水進行加熱，熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體，通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態，且罐體的回轉使物料不斷的上下，內外翻動，故加快了物料的干燥速度，提高干燥速率，達到均勻干燥的目的。
應用范圍:
本機適用于醫藥、食品、化工等行業的粉、粒狀物料的真空干燥和混合，尤其適用由下列要求的干燥：
1、不能接受高溫的熱敏性物料
2、需回收溶劑和有毒氣體的物料
3、容易氧化，有危險的物料
4、對結晶狀有要求的物料
5、要求殘留揮發物含量極低的物料
技術參數：
| 規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
| 裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
| 加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
| 轉速 (rpm) | 4 - 6 | |||||||||
| 電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
| 占地面積長×寬 | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
| 回轉高度 | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
| 夾套設計壓力 (MPa) | ≤0.3 | |||||||||
| 工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
| 用冷凝器時，真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
| 型號，功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
| 不用冷凝器時，真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
| 型號，功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
| 重量 | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注：對干燥前后容積變化很大的物料，其裝料系數可適當加大或縮小。
