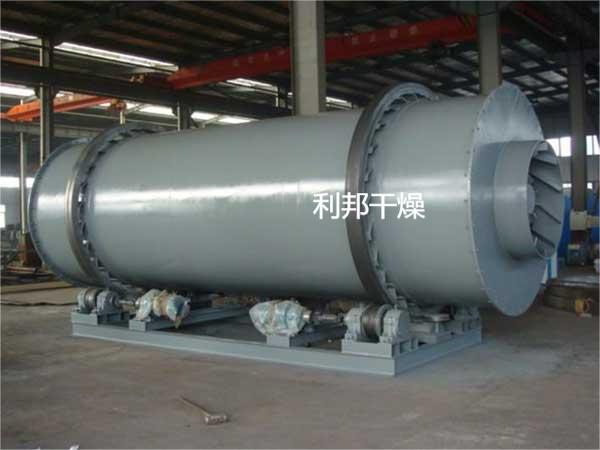

概述:
濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下,物料在干燥器內均勻分布與分散,且與并流( 逆流 )的熱空氣充分接觸 ,加快了干燥傳流、傳質推動力。在干燥過程中,物料在帶有傾斜的抄板和熱氣流作用下,可調控地運動至干燥機另一端星形卸料閥排出成品。
應用:
1、化工、礦山、冶金等行業大顆粒,比重大物料干燥,如:礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥,如:HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥,且需大批量連續干燥的物料。
技術規格:
型號 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
物料種類 | 礦石 | HP發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
處理量(kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
出含水量(%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
終含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
平均粒徑(mm) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
物料堆積重度(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
熱風量(kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
入口氣體溫度(oC) | 600 | 165 | 500 | 180 | 650 | 570 |
物料出口溫度(oC) | 42 | 100 | 70 | 80 | 75 | |
加熱方式 | 煤氣 | 蒸氣式電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
轉速(rpm) | 4 | 4 | 3.5 | 3 | 4 | 2 |
傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 內筒外面16 | 6 12 |
干燥器直徑(m) | 2.0 | 1.5 | 2 | 2.3 | 外筒2 內筒0.84 | 外筒2.4 內筒0.95 |
干燥器長度(m) | 20 | 12 | 17 | 15 | 10 | 16 |
驅動功率(kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |

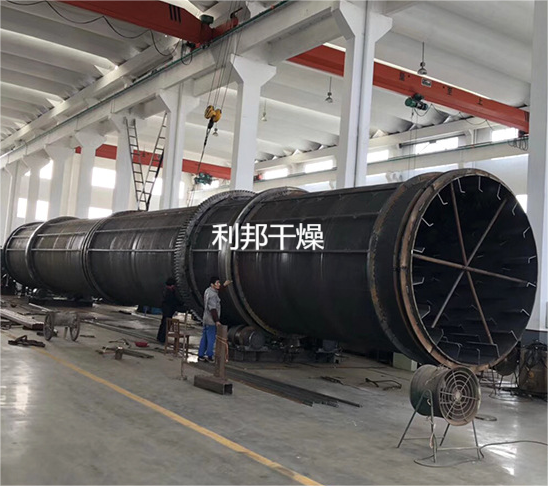

工作原理:
主要由供熱源、上料機、進料機、回轉滾筒、出料機、引風機、卸料器和配電柜構成;脫水后的濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下,物料在干燥器內均勻分布與分散,并與并流(逆流)的熱空氣充分接觸,加快了干燥傳熱,傳質推動力。在干燥過程中,物料在帶有傾斜度的抄板和熱氣流的作用下,可調控地運動至干燥機另一段星形卸料閥排出成品。

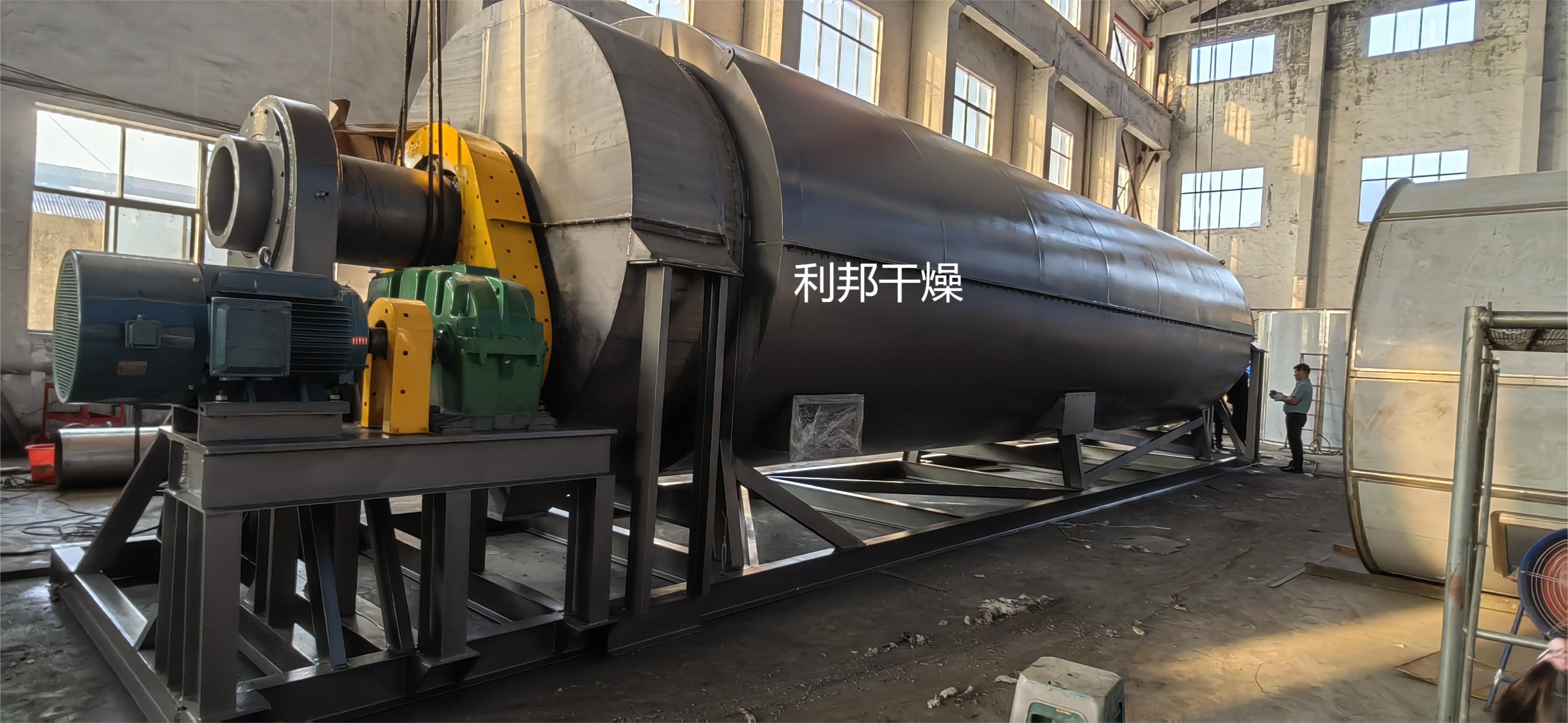

滾筒干燥機、回轉筒干燥機雖大體類同,但具有較多的烘干機型號和系列。國內不同的干燥設備企業生產中主打系列也會有所不同。我們在此主要說明的是HZG轉筒式烘干機。
滾筒干燥機、回轉筒干燥機處理量大,操作簡便,烘干效果好,被干燥的物料與熱風直接接觸,以對流傳熱的方式進行干燥。按照熱風與物料之間的流動方向,分為并流式和逆流式。在并流式中熱風與物料移動方向相同,入口處溫度較高的熱風與濕含量較高的物料接觸。因物料處于表面汽化階段,故產品溫度仍然大致保持濕球溫度。
特點:
1、轉筒干燥器機械化程度高,生產能力較大,可連續運轉2、流體通過筒體阻力小,功能消耗低
3、對物料特性的適應性比較強
4、操作穩定上,操作費用較低,產品干燥的均勻性好
5、結構優良﹑簡單﹑物料通過筒體阻力運行平穩﹑操作方便。
