設備特點:

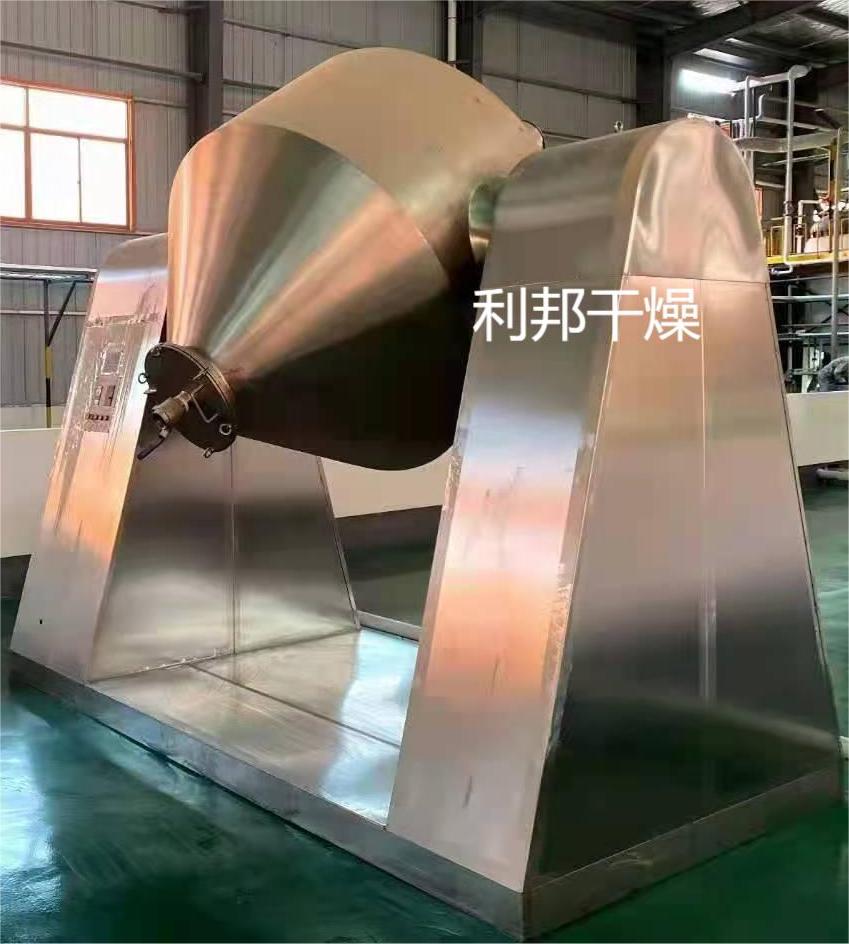

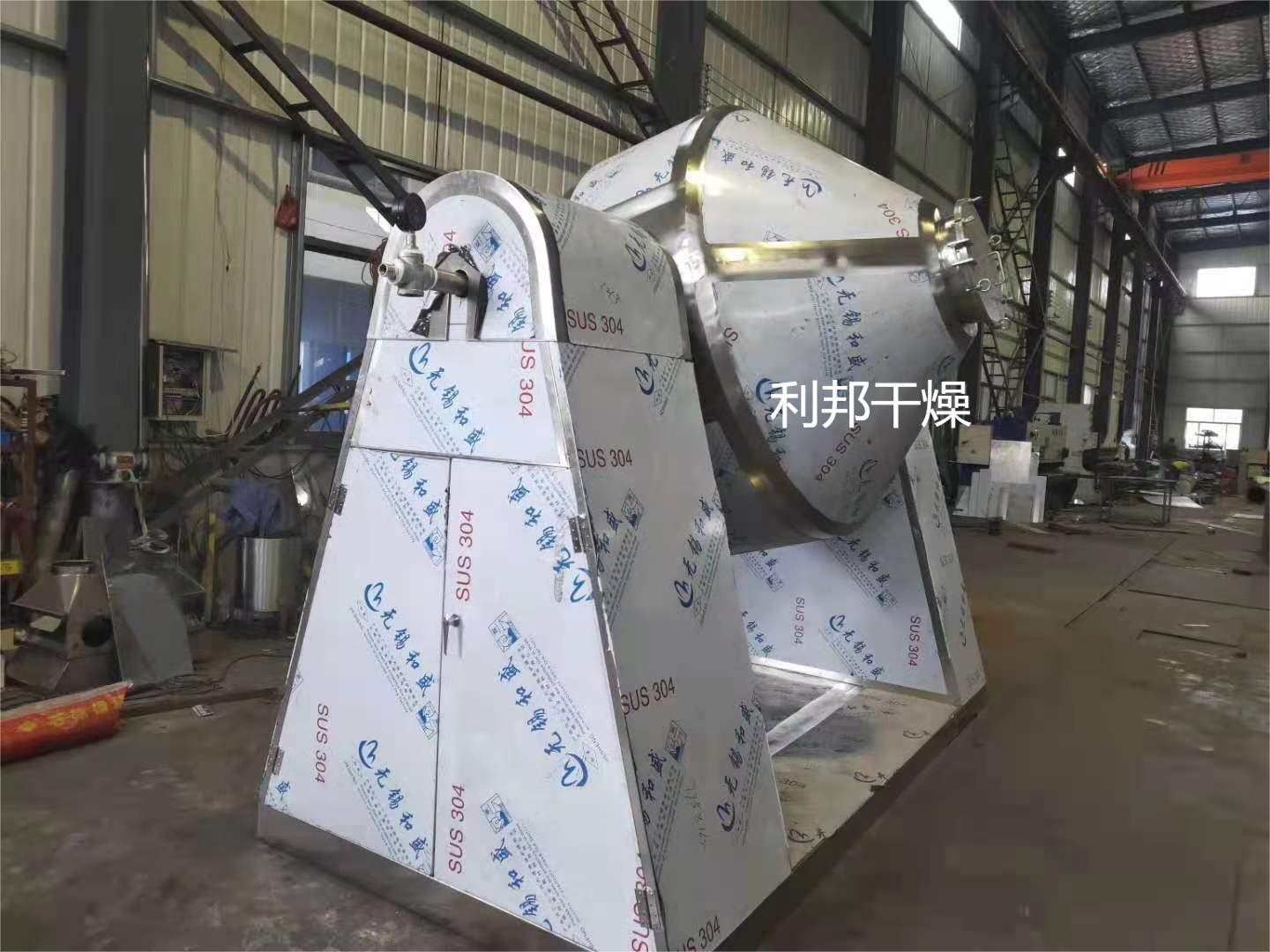

雙錐回轉真空干燥機為雙錐形的回轉罐體,罐內在真空狀態下,向夾套內通入蒸汽或熱水進行加熱,熱量通過罐體內壁與濕物料接觸,濕物料吸熱后蒸發的水汽,通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態,且罐體的回轉使物料不斷的上下內外翻動,故加快了物料的干燥速度,提高干燥效率,達到均勻干燥的目的。雙錐回轉真空干燥機系統主要由雙錐回轉真空干燥機、冷凝器、除塵器、真空抽氣系統、加熱系統、冷卻系統、電控系統等組成。
物料特性:
1)物料的黏度。 物料的黏度隨其濕分而變化,黏度可使物料團聚成塊、且粘著筒體壁上,干燥后易黏附在除塵器和管壁上。可采用氣動振擊和破碎裝置。
2)物料的容許溫度。 容許溫度是物料所能承受的較高溫度。超過該溫度,將導致物料效價改變、分解破壞或變色。
3)物料的堆密度 單位體積的物料質量稱為堆密度。由于物料是絕干物料與濕分的混合物,絕干物料又往往為顆粒狀、粉末狀或固塊狀物質,并且隨著物料中濕分不同導致絕干物料顆粒間的間隙也不同。原始濕物料和干燥過程中物料的堆密度有很大差別,選擇干燥機時應予注意。
4)物料的滑移角 堆放顆粒狀或粉狀物料時,當物料堆斜面與底面間夾角增大到某個角度時,將發生側面物料向下滑落的現象。這個發生物料滑落的斜面與底面的夾角稱該物料的滑移角。滑移角與物料組成、濕含量、粒度和黏性有關。選擇雙錐干燥機時,可以參考物料的滑移角,選擇錐體的角度大小。
工作原理:

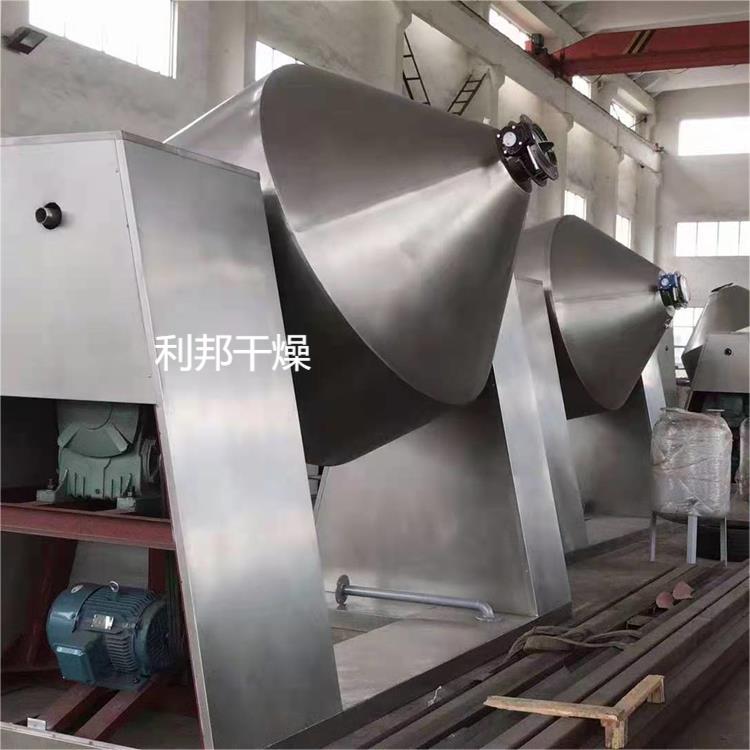

SZG系列雙錐回轉真空干燥機為雙錐形的回轉罐體,罐體在真空狀態下,向夾套內通入導熱油或熱水進行加熱,熱量通過罐體內壁與濕物料接觸。濕物料吸熱后蒸發的水汽或其他氣體,通過真空泵經真空排氣管被抽走。由于罐體內處于真空狀態,且罐體的回轉使物料不斷的上下,內外翻動,故加快了物料的干燥速度,提高干燥速率,達到均勻干燥的目的。
技術參數:
規格 名稱 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
罐內容積 | 100 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3500 | 4500 | 5000 |
裝料容積 (L) | ≤50 | ≤175 | ≤250 | ≤375 | ≤500 | ≤750 | ≤1000 | ≤1750 | ≤2250 | ≤2500 |
加熱面積 (m2) | 1.16 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 11.2 | 13.1 | 14.1 |
轉速 (rpm) | 4 - 6 | |||||||||
電機功率 (kw) | 0.75 | 1.1 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 11 |
占地面積長×寬(mm) | 2160×800 | 2260×800 | 2350×800 | 2560×1000 | 2860×1300 | 3060×1300 | 3260×1400 | 3760×1800 | 3960×2000 | 4400×2500 |
回轉高度(mm) | 1750 | 2100 | 2250 | 2490 | 2800 | 2940 | 2990 | 3490 | 4100 | 4200 |
罐內設計壓 (MPa) | -0.1-0.15 | |||||||||
夾套設計壓力 (MPa) | ≤0.3 | |||||||||
工作溫度 (oC) | 罐內≤85 夾套≤140 | |||||||||
用冷凝器時,真空泵, | 2X-15A | 2X-15A | 2X-30A | 2X-30A | 2X-70A | JZJX300-8 | JZJX300-4 | JZJX600-8 | JZJX600-4 | JZJX300-4 |
型號,功率 | 2KW | 2KW | 3KW | 3KW | 505KW | 7KW | 9.5KW | 11KW | 20.5KW | 22KW |
不用冷凝器時,真空泵 , | SK-0.4 | SK-0.8 | SK-0.8 | SK-2.7B | SK-2.7B | SK-3 | SK-6 | SK-6 | SK-9 | SK-10 |
型號,功率 | 1.5KW | 2.2KW | 2.2KW | 4KW | 4KW | 5.5KW | 11KW | 11KW | 15KW | 18.5KW |
重量(kg) | 800 | 1100 | 1200 | 1500 | 2800 | 3300 | 3600 | 6400 | 7500 | 8600 |
注:對干燥前后容積變化很大的物料,其裝料系數可適當加大或縮小。
