特點:
QG系列脈沖式氣流干燥機是一種大批量的干燥設備,它采用瞬間干燥的原理,利用載熱空氣的快速運動,帶動濕物料,使濕物料懸浮在熱空氣中,這樣強化了整個干燥過程,提高了傳熱傳質的速率,經過氣流干燥的物料,非結合水分幾乎可以全部除去,并且所干燥的物料,不會產生變質現象,產量可比一般干燥機干燥有顯著提高,用戶可在短期內取得較高的經濟效益。
工作原理:

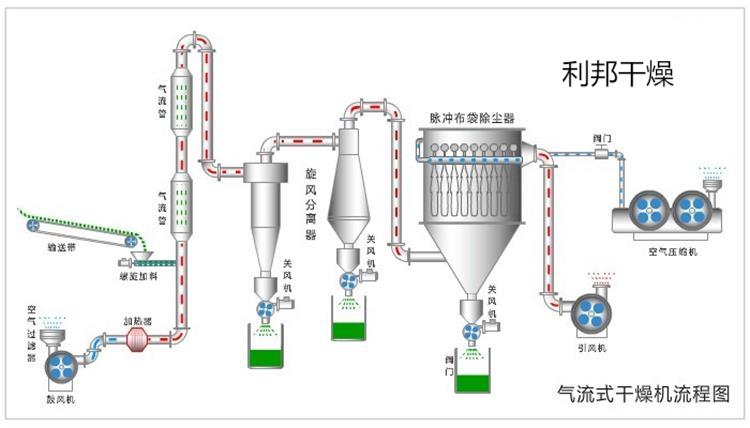

濕物料經輸送機與加熱后的自然空氣同時進入干燥器,二者充分混和,由于熱質交換面積大,從而在很短的時間內達到蒸發干燥的目的。干燥后的成品從旋風分離器排出,一小部分飛粉由旋風除塵器或布袋除塵器得到回收利用。Q型氣流干燥器是負壓操作,物料不經過風機;QG型氣流干燥器是正壓操作;物料經過風機帶有粉碎作用;FG型氣流干燥器是尾氣循環型;JG型氣流干燥器是強化型氣流干燥器,其集閃蒸干燥 與氣流干燥為一體。具有分散作用的風機,特別適合熱敏物料的氣流干燥作業。高速飛旋的風機葉輪,能把濕的、甚至結塊的物料解碎,直至分散,在分散過程中同時攪拌、混合、然后物料和熱氣流平行地流動。這種類型的設備,適應干燥濾塊的,但還屬于表面水份的物料,含濕量≤40%,如果處理量大或者成品要求干至15%以下時,可采用二級氣流干燥。當物料含濕量超過40%。但≤60%時,進料較困難,應采用混料器,通過混進干料的方法以降低進料水份,此時,干燥設備的總產量就有較大幅度的下降,這在經濟上是不和算的。因此,用戶應先用機械的方法(離心脫水或壓濾)盡可能的降低進料水份,以確保干燥作業的順利進行。
操作規程:
(1)首先啟動引風機,使蝶閥開啟在所需的刻度,保證氣體流量。
(2)啟動空氣壓縮機,控制調節多路壓縮空氣在設計壓力工藝條件下作業。
(3)開啟布袋脈沖控制器反吹系統,并調節反吹頻率,保證氣體進口壓力在0.5-0.6Mpa之間工作。
(4)將濕物料<投入前必須先測定出含水量>投入加料斗中,待啟動螺旋進料器。
(5)加熱燃煤熱風爐,使干燥機的空氣進口溫度逐漸上升,當干燥機的空氣出口溫度超過110℃時,啟動螺旋輸料電機,調節控制加料速度,保證出口溫度在60℃左右時穩定。待進口溫度達到130-150℃時,重新調節輸料電機速度,控制干燥機進口、出口溫度在設計溫度工藝條件下作業。
(6)觀察系統中各設備(及其它部位)運轉是否正常。
(7)取樣檢測干粉料質量合格后包裝、入庫。
技術參數:
型號 | 蒸發水份 kg/h | 裝機功率 kw | 占地面積 m2 | 高度 m |
QG50 | 50 | 7 | 20 | 14 |
QG100 | 100 | 13 | 32 | 14 |
QG200* | 200 | 21 | 40 | 15 |
QG250 | 250 | 24 | 64 | 15 |
QG500 | 500 | 43 | 96 | 18 |
QG1000* | 1000 | 100 | 120 | 18 |
QG1500* | 1500 | 150 | 200 | 20 |
注:部分參數設計時視不同物料有所調整,以設計為準。
適應物料:
這種類型的設備,適應的物料比較多,除基本型提及的物料外,還有:安眠酮、A.B.C中間體、A.B.S樹脂、A.S.C、白炭黑、苯茶吡唑酮、茶粕、草酸催化劑、促進劑m.d.m、觸媒、沉淀炭粉、對乙酰氮基苯磺酰氨、對氨基水楊酸、哆耳瑪托、對苯二酸、二乙苯銨、二氧化鈦、活性碳、氟硅酸鈉、氟石礦、硅膠粉末、合成樹脂、磷酸鈣、聚丙烯樹脂、金霉素、焦硅酸鈉、糠氯酸咖啡渣四環素、三氧化鐵、碳酸鈣、玉米蛋白、氧化鐵、石膏緩凝劑等。
重點推薦:用于木粉、木屑、米糠、麩皮干燥
這類物料具有特殊性:比重輕,加料難,易燃,易爆。針對此情況,我公司技術部門開發研制的新型氣流干燥機,在原氣流干燥機的基礎上改進了加料形式,解決了“架橋”現象。創新改進了旋風分離器,解決了物料翻滾不出料的現象。系統集成,控制先進,超溫報警連鎖關閉熱源,有效解決了溫度過高引起的燃燒爆炸問題。
