產品介紹:

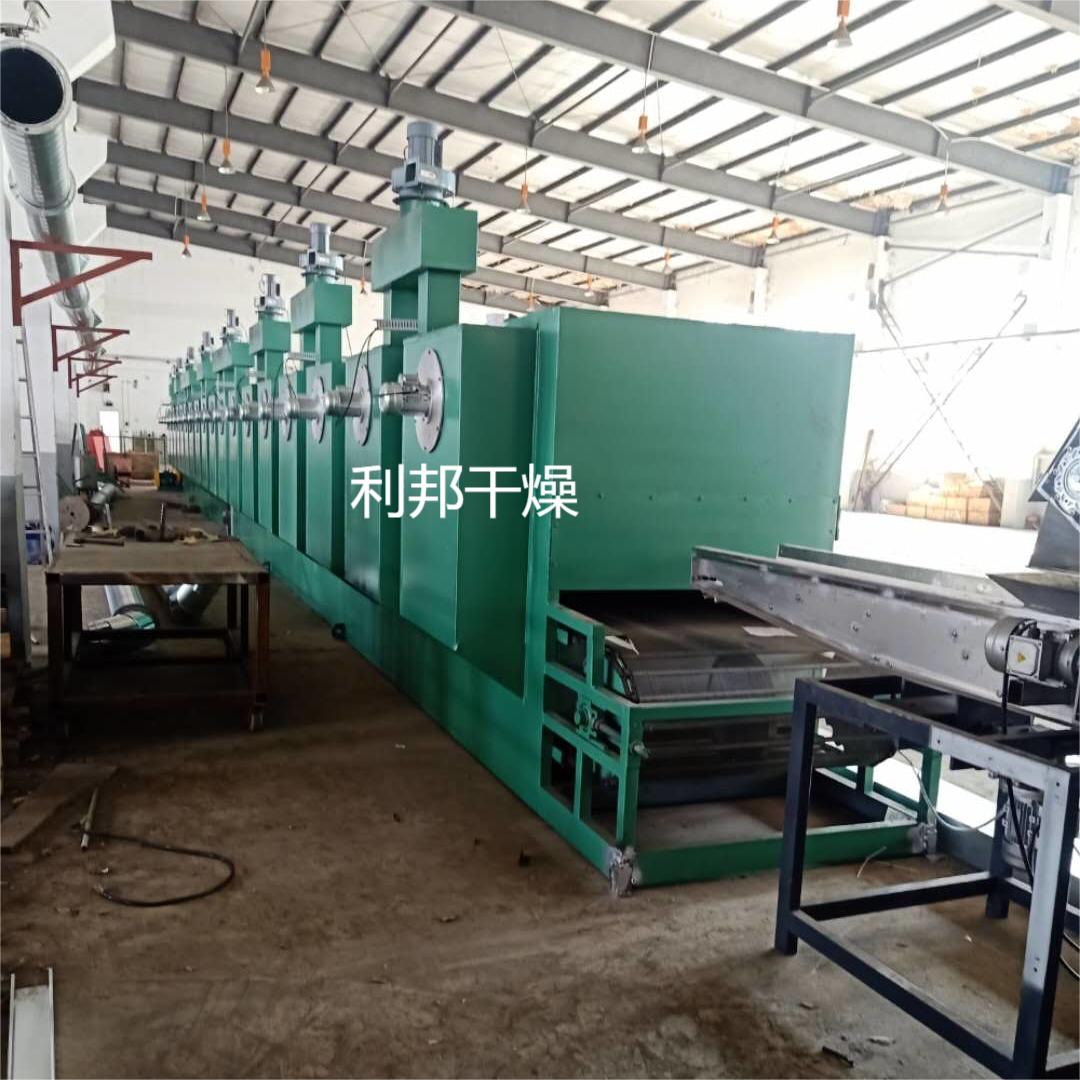

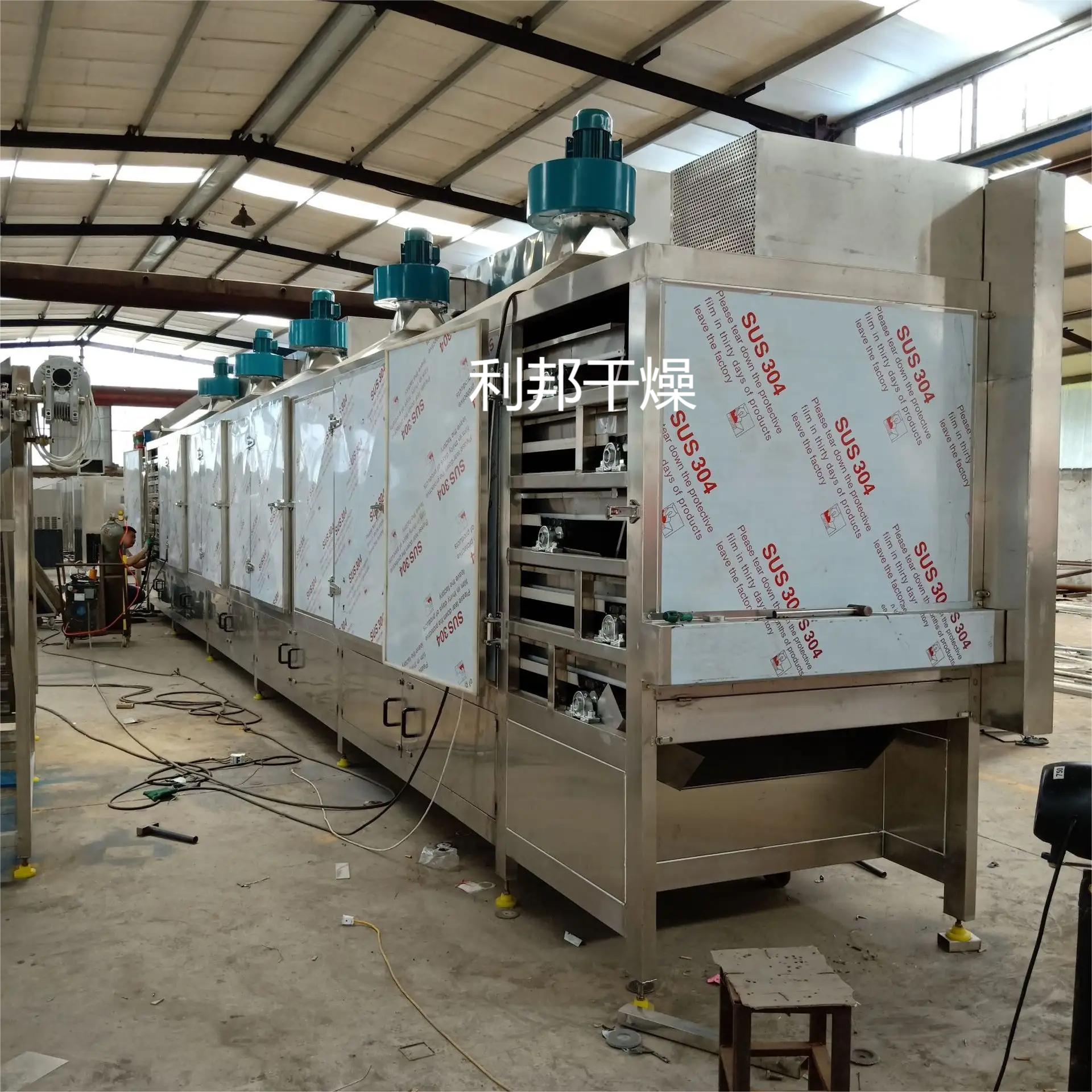

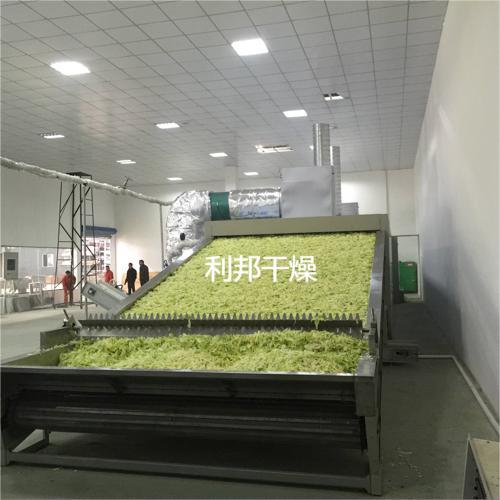

DW系列多層帶式干燥機是成批生產用的連續式干燥設備,用于透氣性較好的片狀、條狀、顆粒狀物料的干燥,對于脫水蔬菜、催化劑、中藥飲片等類含水率高、而溫度不允許高的物料尤為合適;該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點,對脫水濾餅狀的膏狀物料,需經造粒或制成條狀后方可干燥。
概述:
DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料,設備結構緊湊,占地面積小,操作簡單,維護方便、運行穩定。可根據物料的干燥特性設計成不同的熱風循環干燥形式,是熱風循環烘箱的延伸和改進,廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步,產品技術含量的提高,多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
結構形式:
(1)單級帶式干燥機:被干燥物料由進料端經加料裝置被均勻分布到輸帶上。輸送帶通常用穿孔的不銹鋼薄板制成,由電機經變速箱帶動,可以調速。干燥機箱體內通常分隔成幾個單元,以便獨立控制運行參數,優化操作。干燥段之間有一隔離段,在此無干燥介質循環。
(2)多級帶式干燥機:多級帶干燥實質上是由數臺單級帶干機串聯組成,其操作原理與單級帶干機相同。
(3)多層帶式干燥機:多層帶干機常用于干燥速度要求較低、干燥時間較長,在整個干燥過程中工藝操作條件能保持恒定的場合。層間設置隔板以組織干燥介質的定向流動,使物料干燥均勻。多層帶干機占地少,結構簡單,廣泛使用于干燥谷物類物料。但由于操作中要多次裝料和卸料,因此不適用于干燥易粘著輸送帶及不允許碎裂的物料。
(4)沖擊式帶式干燥機:沖擊式帶干機適用于干燥織物、煙葉、基材的表面涂層及其他薄片狀物料。沖擊式帶機通常由兩條輸送帶組成。沖擊式帶機可分隔成單元段進行獨立控制。干燥介質增濕后,部分排出,另部分返回摻入新鮮干燥介質后再行循環。
技術參數:
型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 | ||
單元數 | 4X3 | 5X3 | 4X3 | 5X3 | 4X3 | 5X3 | ||
干燥段長 m | 24 | 30 | 24 | 30 | 24 | 30 | ||
鋪料厚 mm | 10-80 | |||||||
使用溫度 ℃ | 50~140 | |||||||
蒸汽壓力 Mpa | 0.2~0.8 | |||||||
蒸汽耗量kg/h | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 | ||
換熱面積m2 | 816 | 1020 | 1056 | 1320 | 1344 | 1680 | ||
干燥強度 kgH2O/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 | ||
內機總功率 KW | 30.8 | 37.4 | 42 | 51 | 56 | 68 | ||
外機總功率 KW | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 | ||
外形尺寸m | 9.77X2.2X4.5 | 11.77X2.2X4.5 | 9.77X2.6X4.5 | 11.77X2.6X4.7 | 9.77X3.06X4.9 | 11.77X3.06X4.9 | ||
總重kg | 4800X3 | 5780X3 | 5400X3 | 6550X3 | 6350X3 | 7800X3 | ||
注:對于干燥溫度在250~350℃時,本公司可根據實際物料進行特殊設計。 |
