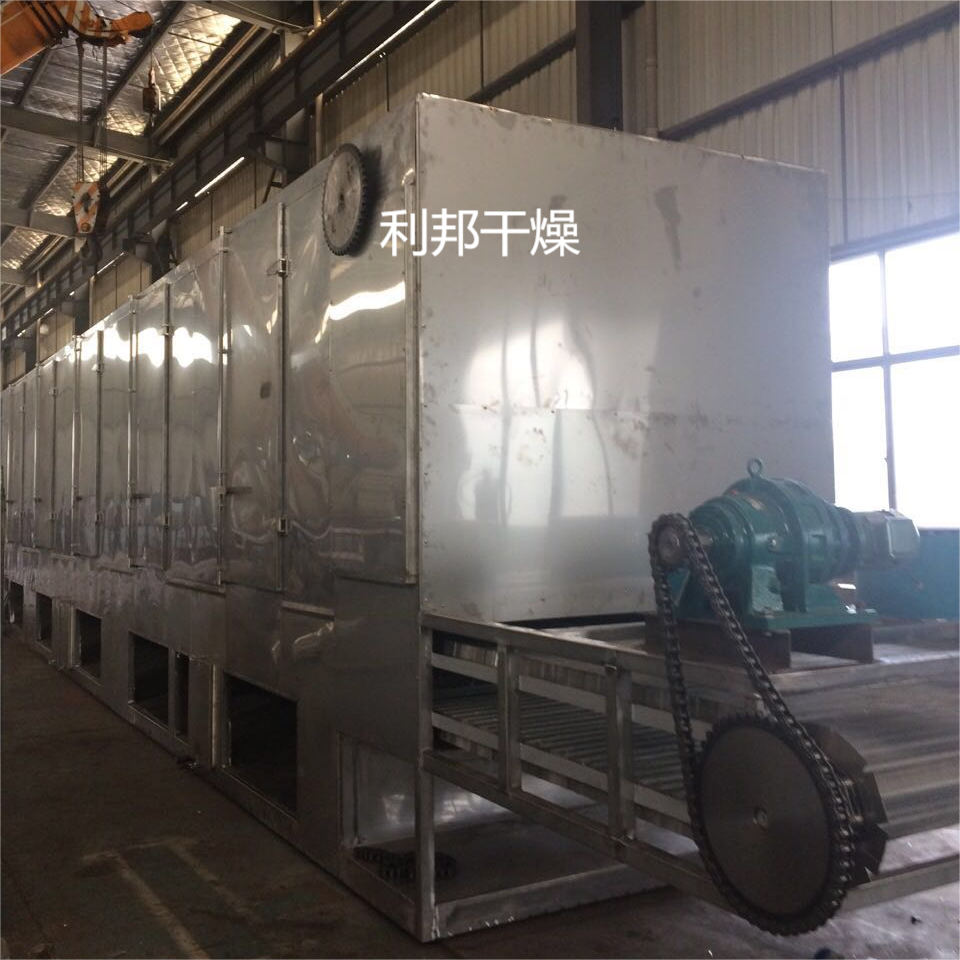

概述:
DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料,設備結構緊湊,占地面積小,操作簡單,維護方便、運行穩定??筛鶕?jù)物料的干燥特性設計成不同的熱風循環干燥形式,是熱風循環烘箱的延伸和改進,廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步,產品技術含量的提高,多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
工作原理:

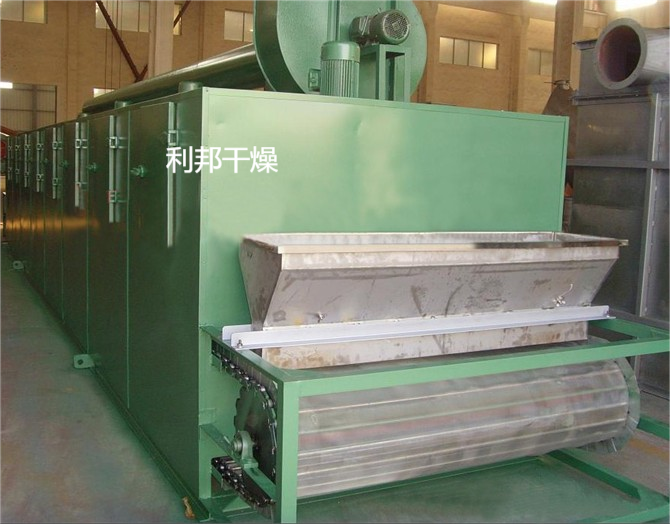

物料由加料器均勻地鋪在網帶上,網帶采用12-60目不銹鋼絲網。由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成,每一單元熱風獨立循環,部分尾氣由專門排濕風機排出,廢氣由調節閥控制,熱氣由下往上或由上往下穿過鋪在網帶上的物料,加熱干燥并帶走水分。網帶緩慢移動,運行速度可根據物料溫度自由調節,干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備,單元數量可根據需要選取。
料斗中的物料由加料器均勻地鋪在網帶上,網帶一般采用12-60目不銹鋼絲網,由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成,每一單元熱風獨立循環,其中部分尾氣由專門排濕風機4排出,每一單元排發廢氣量均由調節閥控制。在上循環單元中,循環風機5出來的風由側面風道進入單元下腔,氣流向上通過加熱器7加熱,經分配器6分配后,成噴射流吹向網帶,穿過物料后進入上腔。干燥過程是熱氣流穿過物料層,完成熱量與質量傳遞的過程,上腔由風管與風機入口相連。大部分氣體循環,一部分溫度較低含濕量較大的氣體作為廢氣經排濕管、調節閥、排濕風機排出。下循環單元中,循環風機出來的風先進入上腔,向下經換熱器加熱,穿過物料層進入下腔,下腔由側風道及回風管與風機相連,大部分氣體循環,一部分排出。上、下循環單元根據用戶需要可靈活配備,單元數量也可根據需要選取。
用于脫水蔬菜、一般使用三臺設備串連使用,形成初干段、中間段及終干段。在初干段中,由于物料含水量高。透氣性差,故采用較小的鋪料厚度,較快的運行速度及較高的干燥溫度。初干段中,干燥氣體溫度可高達120oC以上。終干段內物料停留時間是初干段的3-6倍,鋪料厚度是初干段的2-4倍。對于物料溫度不超過60oC的要求,可采用80oC左右的干燥氣體。采用多段組合能更好地發揮帶式干燥機的性能,且干燥更均勻。
結構形式:
(1)單級帶式干燥機:被干燥物料由進料端經加料裝置被均勻分布到輸帶上。輸送帶通常用穿孔的不銹鋼薄板制成,由電機經變速箱帶動,可以調速。干燥機箱體內通常分隔成幾個單元,以便獨立控制運行參數,優化操作。干燥段之間有一隔離段,在此無干燥介質循環。
(2)多級帶式干燥機:多級帶干燥實質上是由數臺單級帶干機串聯組成,其操作原理與單級帶干機相同。

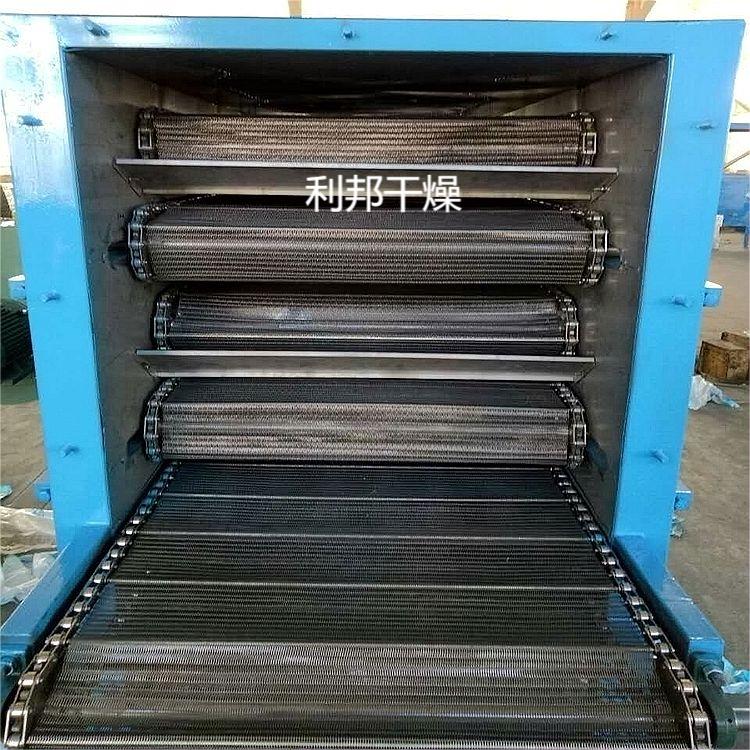

(3)多層帶式干燥機:多層帶干機常用于干燥速度要求較低、干燥時間較長,在整個干燥過程中工藝操作條件能保持恒定的場合。層間設置隔板以組織干燥介質的定向流動,使物料干燥均勻。多層帶干機占地少,結構簡單,廣泛使用于干燥谷物類物料。但由于操作中要多次裝料和卸料,因此不適用于干燥易粘著輸送帶及不允許碎裂的物料。
(4)沖擊式帶式干燥機:沖擊式帶干機適用于干燥織物、煙葉、基材的表面涂層及其他薄片狀物料。沖擊式帶機通常由兩條輸送帶組成。沖擊式帶機可分隔成單元段進行獨立控制。干燥介質增濕后,部分排出,另部分返回?fù)饺胄迈r干燥介質后再行循環。
設備選型:
帶式干燥機的使用范圍很廣,在制藥、食品、生物、化工等領域已經有了它的用武之地。但在每個領域中其選型的標準卻不盡相同,這是因?yàn)楦鱾€(gè)領域的干燥物料的要求及參數有較大的區別 。例如:在制藥行業(特別是中藥),浸膏一般粘度都較大,而且干燥的溫度要求較嚴格,熔點的控制要精確(尤其是多糖類的物料),真空度的控制范圍要符合不同段的加熱溫度的要求且要具備在線自動調整功能等等。另外檢測系統要盡量完善以符合制藥GMP標準。而對于食品行業,其物料浸膏的固含量一般都比較大(65%以上),產量的要求及產品的比容、外觀等是真空帶式干燥機選型標準中的關鍵,食品級真空帶式干燥機選型過程中有兩個要素千萬不可忽視:一個是單位能耗的消費比問題,另一個是配套設備如原料的前級輸送、干燥后的產品細粉碎以及包裝等。至于生物、化工上使用的真空帶式干燥機由于產品的形式各異 ,因此選型的標準極為復雜,所以需格外謹慎。
技術參數:
型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 | ||
單元數 | 4X3 | 5X3 | 4X3 | 5X3 | 4X3 | 5X3 | ||
干燥段長 m | 24 | 30 | 24 | 30 | 24 | 30 | ||
鋪料厚 mm | 10-80 | |||||||
使用溫度 ℃ | 50~140 | |||||||
蒸汽壓力 Mpa | 0.2~0.8 | |||||||
蒸汽耗量kg/h | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 | ||
換熱面積m2 | 816 | 1020 | 1056 | 1320 | 1344 | 1680 | ||
干燥強度 kgH2O/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 | ||
內機總功率 KW | 30.8 | 37.4 | 42 | 51 | 56 | 68 | ||
外機總功率 KW | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 | ||
外形尺寸m | 9.77X2.2X4.5 | 11.77X2.2X4.5 | 9.77X2.6X4.5 | 11.77X2.6X4.7 | 9.77X3.06X4.9 | 11.77X3.06X4.9 | ||
總重kg | 4800X3 | 5780X3 | 5400X3 | 6550X3 | 6350X3 | 7800X3 | ||
注:對于干燥溫度在250~350℃時,本公司可根據實際物料進行特殊設計。 |
