概述：

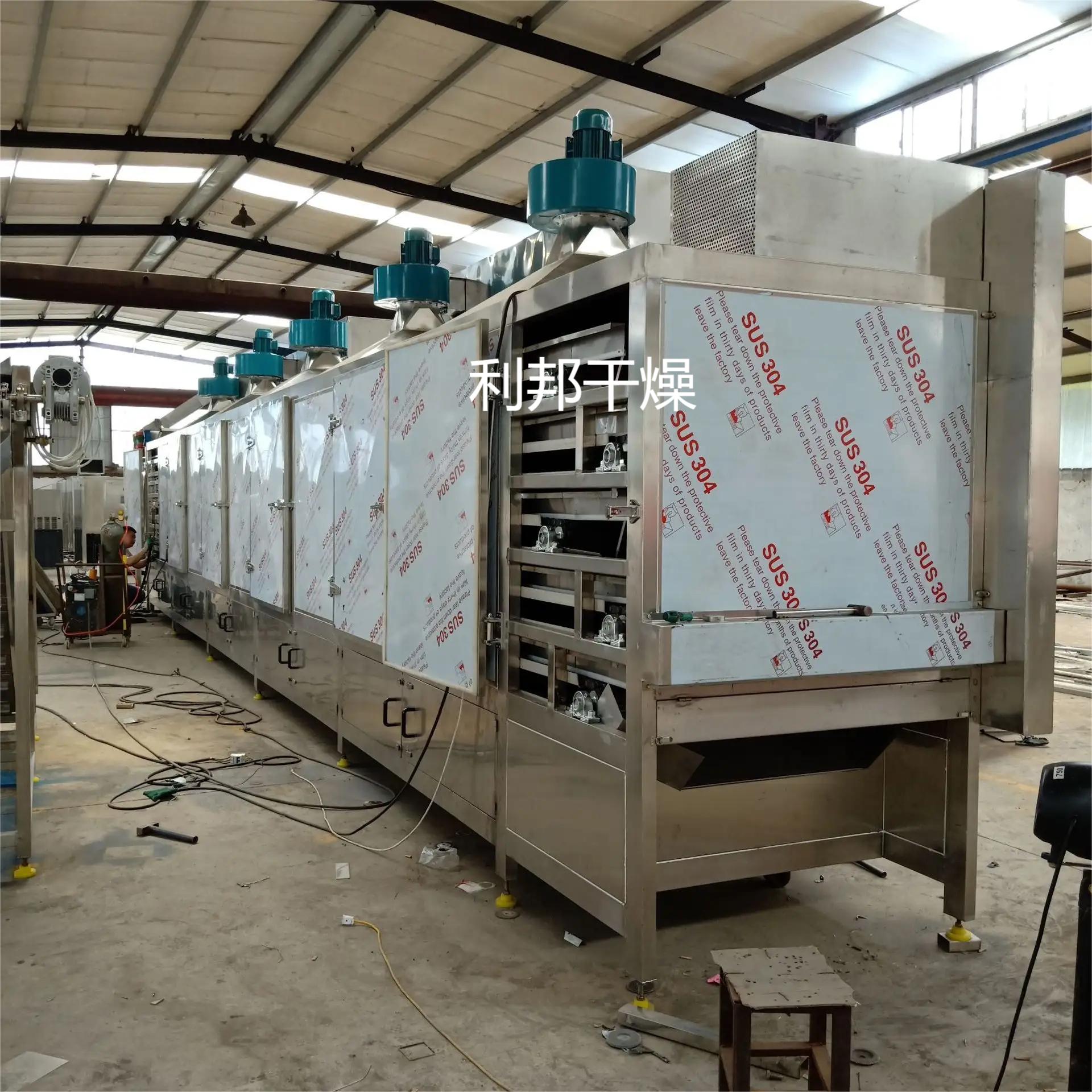

DW系列多層帶式干燥機適用于大規模生產干燥速率較低的難干燥物料，設備結構緊湊，占地面積小，操作簡單，維護方便、運行穩定。可根據物料的干燥特性設計成不同的熱風循環干燥形式，是熱風循環烘箱的延伸和改進，廣泛應用于冶金助劑、化工、食品、包裝等領域。隨著企業技術進步，產品技術含量的提高，多層帶式干燥機已具備滿足大生產、多元化、集中控制、連續生產的能力。具有高效、節能、易于管理的優勢。
工作原理：

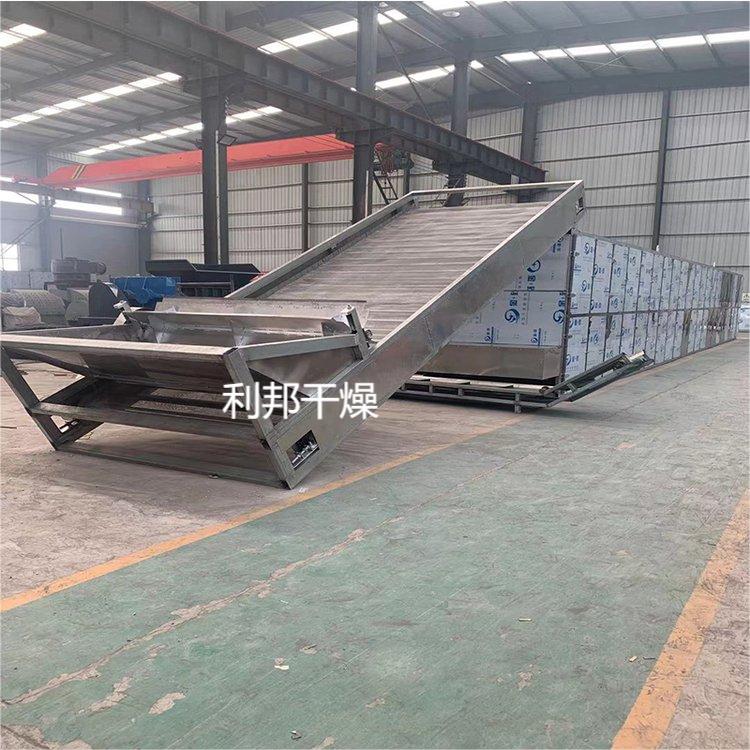

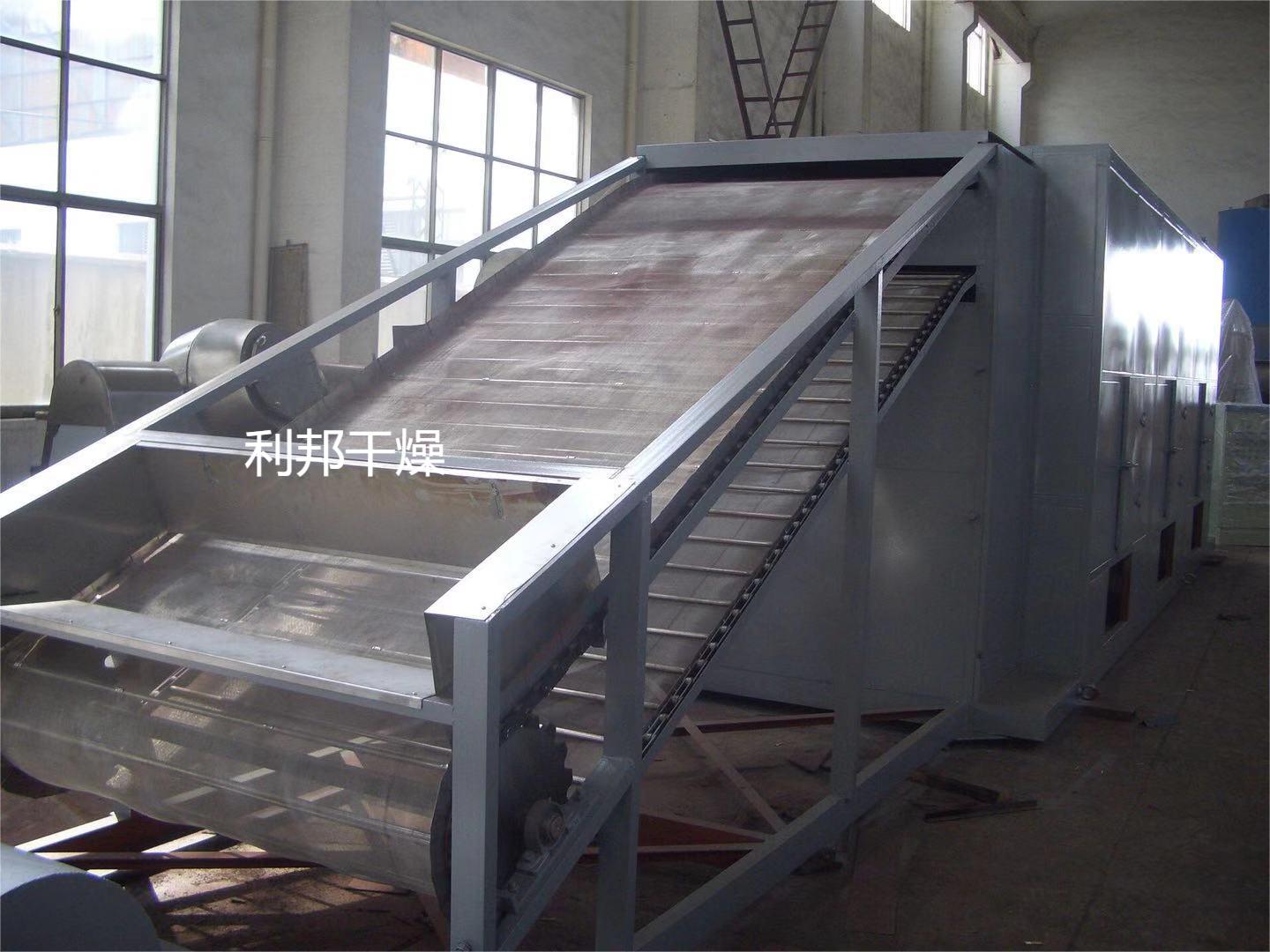

物料由加料器均勻地鋪在網帶上，網帶采用12-60目不銹鋼絲網。由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，部分尾氣由專門排濕風機排出，廢氣由調節閥控制，熱氣由下往上或由上往下穿過鋪在網帶上的物料，加熱干燥并帶走水分。網帶緩慢移動，運行速度可根據物料溫度自由調節，干燥后的成品連續落入收料器中。上下循環單元根據用戶需要可靈活配備，單元數量可根據需要選取。
料斗中的物料由加料器均勻地鋪在網帶上，網帶一般采用12-60目不銹鋼絲網，由傳動裝置拖動在干燥機內移動。干燥機由若干單元組成，每一單元熱風獨立循環，其中部分尾氣由專門排濕風機4排出，每一單元排發廢氣量均由調節閥控制。在上循環單元中，循環風機5出來的風由側面風道進入單元下腔，氣流向上通過加熱器7加熱，經分配器6分配后，成噴射流吹向網帶，穿過物料后進入上腔。干燥過程是熱氣流穿過物料層，完成熱量與質量傳遞的過程，上腔由風管與風機入口相連。大部分氣體循環，一部分溫度較低含濕量較大的氣體作為廢氣經排濕管、調節閥、排濕風機排出。下循環單元中，循環風機出來的風先進入上腔，向下經換熱器加熱，穿過物料層進入下腔，下腔由側風道及回風管與風機相連，大部分氣體循環，一部分排出。上、下循環單元根據用戶需要可靈活配備，單元數量也可根據需要選取。
用于脫水蔬菜、一般使用三臺設備串連使用，形成初干段、中間段及終干段。在初干段中，由于物料含水量高。透氣性差，故采用較小的鋪料厚度，較快的運行速度及較高的干燥溫度。初干段中，干燥氣體溫度可高達120oC以上。終干段內物料停留時間是初干段的3-6倍，鋪料厚度是初干段的2-4倍。對于物料溫度不超過60oC的要求，可采用80oC左右的干燥氣體。采用多段組合能更好地發揮帶式干燥機的性能，且干燥更均勻。
技術參數：
| 型號 | DW3-1.2-8 | DW3-1.2-10 | DW3-1.6-8 | DW3-1.6-10 | DW3-2-8 | DW3-2-10 | ||
| 單元數 | 4X3 | 5X3 | 4X3 | 5X3 | 4X3 | 5X3 | ||
| 干燥段長 m | 24 | 30 | 24 | 30 | 24 | 30 | ||
| 鋪料厚 mm | 10-80 | |||||||
| 使用溫度 ℃ | 50~140 | |||||||
| 蒸汽壓力 Mpa | 0.2~0.8 | |||||||
| 蒸汽耗量kg/h | 360-600 | 420-720 | 450-840 | 480-960 | 480-960 | 630-1350 | ||
| 換熱面積m2 | 816 | 1020 | 1056 | 1320 | 1344 | 1680 | ||
| 干燥強度 kgH2O/h | 150-450 | 220-550 | 240-600 | 280-750 | 280-750 | 350-900 | ||
| 內機總功率 KW | 30.8 | 37.4 | 42 | 51 | 56 | 68 | ||
| 外機總功率 KW | 35.3 | 41.9 | 46.5 | 55.5 | 60.5 | 72.5 | ||
| 外形尺寸m | 9.77X2.2X4.5 | 11.77X2.2X4.5 | 9.77X2.6X4.5 | 11.77X2.6X4.7 | 9.77X3.06X4.9 | 11.77X3.06X4.9 | ||
| 總重kg | 4800X3 | 5780X3 | 5400X3 | 6550X3 | 6350X3 | 7800X3 | ||
注：對于干燥溫度在250~350℃時，本公司可根據實際物料進行特殊設計。 | ||||||||
應用范圍：
用于透氣性較好的片狀、條狀、顆粒狀物料的干燥，對于脫水蔬菜、中藥飲片等含水率高、而物料溫度不允許高的物料尤為合適;該系列干燥機具有干燥速度快、蒸發強度高、產品質量好的優點。對于脫水濾餅的膏狀物料，需經造粒或制成棒狀后亦可干燥。
結構形式：
(1)單級帶式干燥機:被干燥物料由進料端經加料裝置被均勻分布到輸帶上。輸送帶通常用穿孔的不銹鋼薄板制成，由電機經變速箱帶動，可以調速。干燥機箱體內通常分隔成幾個單元，以便獨立控制運行參數，優化操作。干燥段之間有一隔離段，在此無干燥介質循環。
(2)多級帶式干燥機:多級帶干燥實質上是由數臺單級帶干機串聯組成，其操作原理與單級帶干機相同。

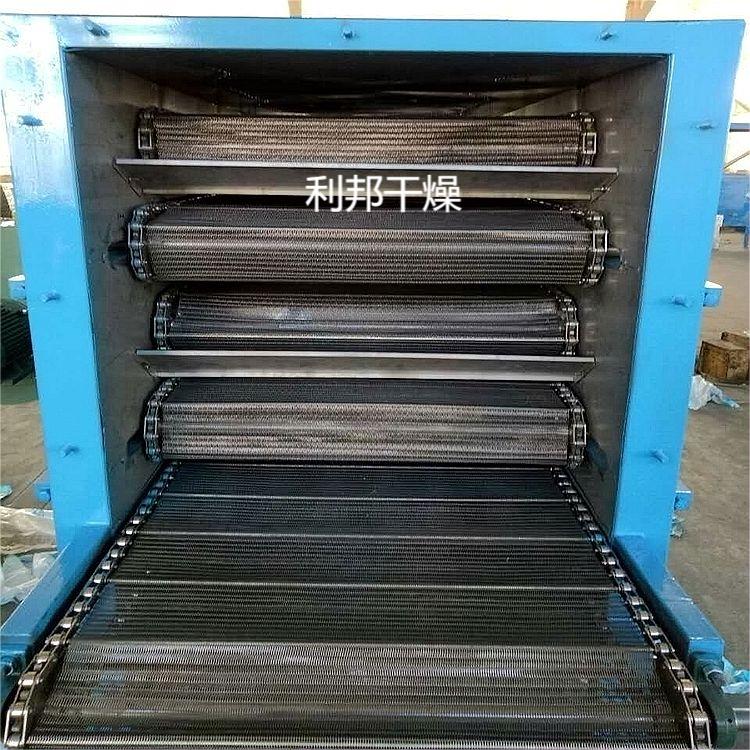

(3)多層帶式干燥機:多層帶干機常用于干燥速度要求較低、干燥時間較長，在整個干燥過程中工藝操作條件能保持恒定的場合。層間設置隔板以組織干燥介質的定向流動，使物料干燥均勻。多層帶干機占地少，結構簡單，廣泛使用于干燥谷物類物料。但由于操作中要多次裝料和卸料，因此不適用于干燥易粘著輸送帶及不允許碎裂的物料。
(4)沖擊式帶式干燥機:沖擊式帶干機適用于干燥織物、煙葉、基材的表面涂層及其他薄片狀物料。沖擊式帶機通常由兩條輸送帶組成。沖擊式帶機可分隔成單元段進行獨立控制。干燥介質增濕后，部分排出，另部分返回?fù)饺胄迈r干燥介質后再行循環。
