概述:

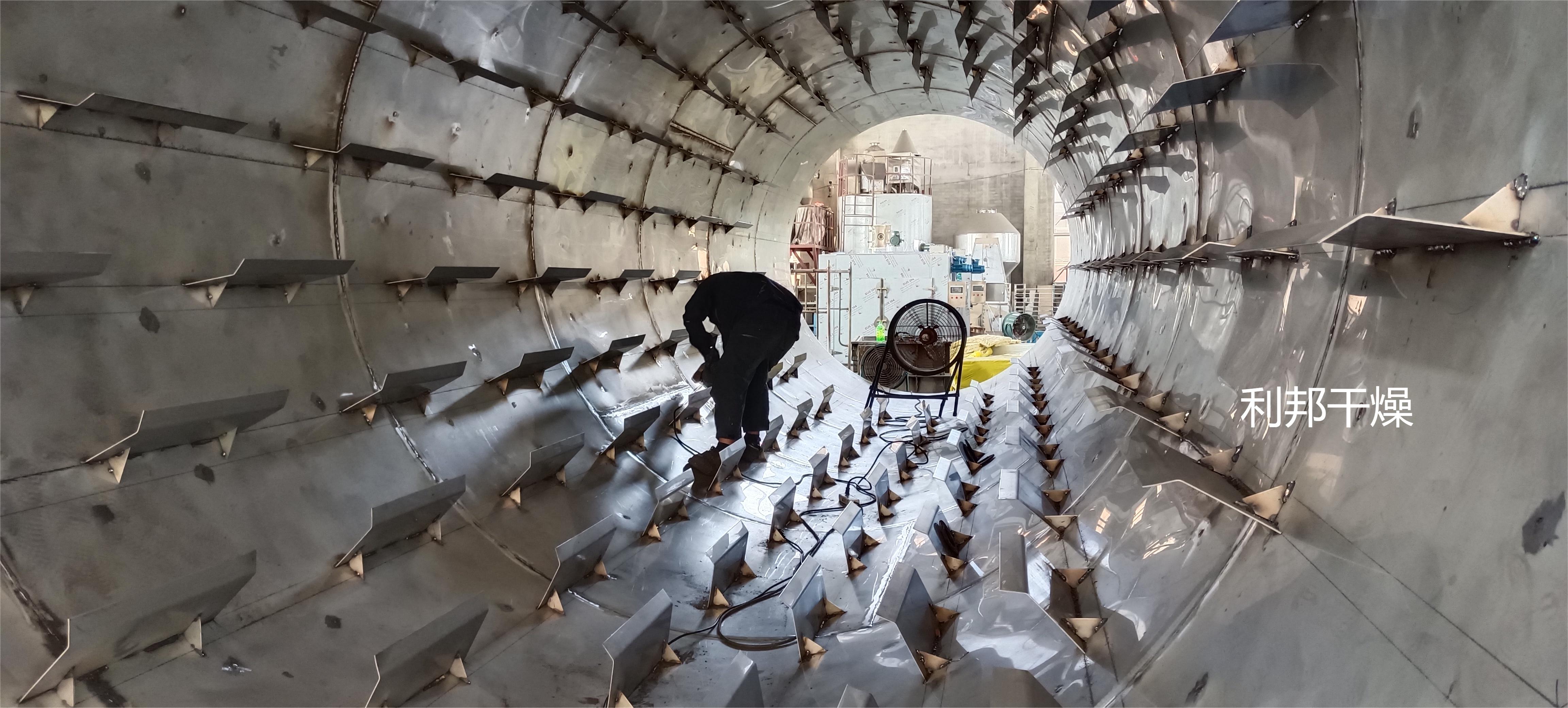

濕物料從干燥機一端投入后,在內筒均布的抄板器翻動下,物料在干燥器內均勻分布與分散,且與并流( 逆流 )的熱空氣充分接觸 ,加快了干燥傳流、傳質推動力。在干燥過程中,物料在帶有傾斜的抄板和熱氣流作用下,可調控地運動至干燥機另一端星形卸料閥排出成品。
應用:
1、化工、礦山、冶金等行業大顆粒,比重大物料干燥,如:礦石、高爐礦渣、煤、金屬粉末、磷肥、硫銨。
2、對有特殊要求的粉狀、顆粒狀物料的干燥,如:HP發泡劑、酒糟渣、輕質碳酸鈣、活性白土、磁粉、石墨、藥渣。
3、要求低溫干燥,且需大批量連續干燥的物料。
適用范圍:
廣泛應用于食品、飼料、化工、醫藥、礦山、制肥等行業。根據烘干產品的要求,可采用不同的熱源。如:直熱式熱風爐、間接式熱風爐、導熱油、電加熱、蒸氣等。該機適用于含水小于85%的各類糟渣物料的干燥,如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等,對于開辟飼料資源,降低飼養回轉滾筒干燥機成本,減少環境污染具有良好效果。
特點:
操作連續,能夠得到均勻的干燥產品;
滾筒干燥機在干燥物料時干燥時間短,一般約為7-30s,干燥的產品沒有處于高溫的危險,適用于熱敏性物料的干燥,但壁面也有可能產生過熱;
不管干燥的物料漿液粘度高或低均能對其進行干燥;
熱效率高;因干燥機內不會剩殘留產品,少量物料也可以干燥;
滾筒干燥機的操作參數調整范圍廣,并易于調整;
滾筒干燥機內易于清理,改變用途容易;
廢氣不帶走物料,因此不需要用除塵設備等干燥機配件。
滾筒干燥機較廣泛的應用于漿狀物料的干燥,像干燥酵母、抗菌素、乳糖、淀粉漿、亞硝酸鈉、染料、碳酸鈣及蒸餾廢液等均能進行干燥處理。
技術規格:
型號 | 直接加熱順流式 | 直接加熱順流式 | 直接加熱逆流式 | 直接加熱逆流式 | 復合加熱 | 復合加熱 |
物料種類 | 礦石 | HP發泡劑 | 高爐礦渣 | 硫銨 | 磷肥 | 煤 |
處理量(kg/h) | 1000 | 466 | 15000 | 20000 | 12000 | 5000 |
出含水量(%) | 30 | 13 | 6 | 1.5 | 5 | 6.5 |
終含水量(%) | 15 | 0.3 | 1 | 0.1 | 0.1 | 0.1 |
平均粒徑(mm) | 6.5 | 0.05 | 4.7 | 0.5-1.7 | 0.5 | 5 |
物料堆積重度(kg/m3) | 770 | 800 | 1890 | 1100 | 1500 | 750 |
熱風量(kg/h) | 3900 | 5400 | 10750 | 9800 | 6500 | 16000 |
入口氣體溫度(oC) | 600 | 165 | 500 | 180 | 650 | 570 |
物料出口溫度(oC) | 42 | 100 | 70 | 80 | 75 | |
加熱方式 | 煤氣 | 蒸氣式電加熱 | 重油 | 燃煤熱風爐 | 重油 | 重油 |
裝料系數 | 6.3 | 7 | 7.5 | 7.8 | 18 | |
轉速(rpm) | 4 | 4 | 3.5 | 3 | 4 | 2 |
傾斜度 | 0.04 | 0.005 | 0.03 | 0.05 | 0.05 | 0.043 |
抄板數目 | 12 | 24 | 12 | 22 | 內筒外面8 內筒外面16 | 6 12 |
干燥器直徑(m) | 2.0 | 1.5 | 2 | 2.3 | 外筒2 內筒0.84 | 外筒2.4 內筒0.95 |
干燥器長度(m) | 20 | 12 | 17 | 15 | 10 | 16 |
驅動功率(kw) | 22 | 7.5 | 15 | 11 | 11 | 15 |
