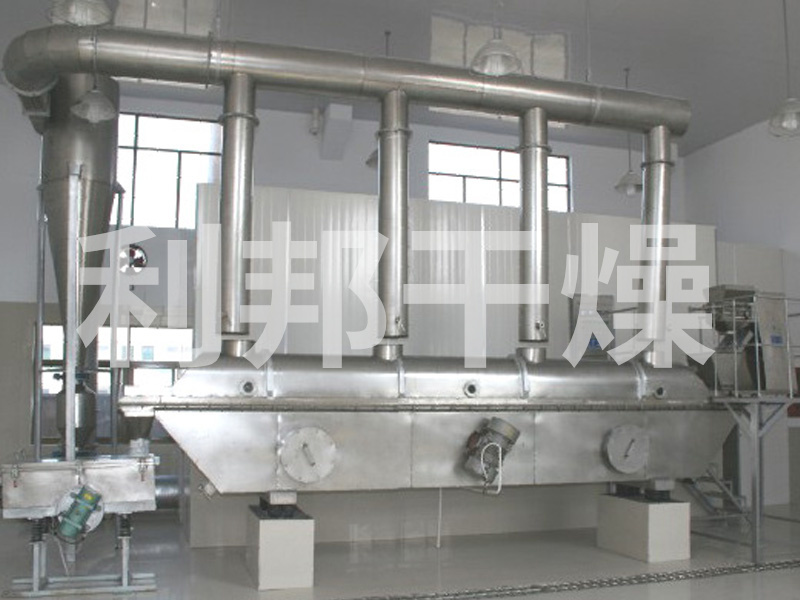

飼料添加劑振動流化床干燥機
選用物料:碳酸氫鈣
選用產品:ZLG系列振動流化床干燥機
案例描述：物料自進料進口進入機內，在振動力作用下，物料沿水平面流化床拋擲，向前連續運動，熱風向上穿過流化床同濕物料換熱后，濕空氣經旋風分離器除塵后由排風1：3排出。干燥物料由排料進口排出。
案例詳細
飼料添加劑 物料描述：
飼料添加劑是指在飼料生產加工、使用過程中添加的少量或微量物質，在飼料中用量很少但作用顯著。飼料添加劑是現代飼料工業必然使用的原料，對強化基礎飼料營養價值，提高動物生產性能，保證動物健康，節省飼料成本，改善畜產品品質等方面有明顯的效果。
飼料添加劑振動流化床干燥機 飼料烘干設備 原理：
物料自流化床干燥機進料口進入機內, 在振動力作用下, 物料沿水平方向拋擲向前連續運動,熱風向上穿過流化床同濕料換熱后, 濕空氣經旋風分離器除塵后由排風口排出, 干燥物料由排料口排出。
飼料添加劑振動流化床干燥機 飼料烘干設備 特點：
● 振動源是采用振動電機驅動,運轉平穩,維修方便,噪音低,壽命長,維修方便。
● 熱效率高,比一般干燥裝置可節能30%以上。床層溫度分布均勻,無局部過熱現象,流態化勻稱,無死角現象。
● 可調性好,適應面寬.料層厚度和在機內移動速度以及全振幅變更均勻可實現無級調節。
● 對物料表面的損傷小,可用于易碎物料的干燥;物料顆粒不規則時亦不影響工作效果。
● 采用全封閉式的結構,有效地防止了物料與空氣間空叉感染作業環境清潔。
● 當用于高水分物料大批量生產時,可采用多臺串聯的方式以達到用戶要求(典型物料:如聚丙烯酰胺等)。
三.吊運安裝與調整
1、吊運
吊運整機時要使用整機起吊耳，不能使用上蓋吊耳，以免破壞上蓋的結構或造成事故。同時在起吊整機時必須安裝好運輸支承。
2、安裝
在本機工作過程中，會產生動載荷，隔熱簧減振后，還有一部分動載荷傳給基礎,因而要求該機設置在一樓地面,并盡量遠離怕振的設備、儀表等。
安裝位置的選擇還應考慮配套設備(如引風機、除塵器、加熱器、給風機、送料機、管路等)的安裝位置,以便于設備的操作和維護。
本機應安裝在水泥基礎上,基礎的安裝面應充分校平。
3、安裝后的調整
主機安裝后要進行調整,首先擰緊地腳螺栓,拆下運輸支承,接通電源,開機,用少量物料進行試驗,如物料有滑坡移動情況,說明基礎不平,應予調整,在地腳處加墊片等。調整至物料在流化床板上較均勻的分布運行為止。
撓性軟管的聯接
由于干燥機工作時處于振動狀態,所以與輔助機件的聯接均應采用軟連接。聯接時取松馳狀態,干燥機在停車時機體振幅度和搖擺幅度******,參照此******值決定軟管的松馳程度。
4、電氣設備的接線
1.振動電機的電氣線應保持有足夠的撓性。裕度及防水要求，其使用方法見《振動電機使用說明書》。
2.應采用二個振動電機并聯共用一個按鈕的接線方式，以避免起動時間差所造成的非同步運轉。電機保護電路也應采用同一方法。
3.電機的旋轉方向應嚴格符合所示方向，兩電機反向旋轉（即一個順時針，另一個逆時針），同方向旋轉會造成干燥機損壞。
4.緊固件預緊安裝后，干燥機各聯接螺栓均應重新緊固一次，其中振動電機螺栓應按給出的扭矩緊固。
5.輔助件的間隙
干燥機與輔助機件之間應留有足夠的間隙，其數值在50mm以上，以免主機停機時因振幅較大而與輔助機件發生碰撞。
6.檢測儀器的聯接
用戶可根據不同的檢測要求，選擇不同的測點及儀器儀表。安裝儀器表時，接線應具有足夠的長度，避免將振動傳給儀器儀表，影響測量精度。
技術參數：
機型 流化床面積 m2 進風溫度 ℃ 出風溫度 ℃ 蒸發水份能力 Kg/h 振動電機 型號 功率KW ZLG3×0.30 0.9 70~140 40~70 20～35 YZS8-6 0.75×2 ZLG4.5×0.30 1.35 35～50 YZS10-6 0.75×2 ZLG4.5×0.45 2.025 50～70 YZS15-6 1.1×2 ZLG4.5×0.60 2.7 70～90 YZS15-6 1.1×2 ZLG6×0.45 2.7 80～100 YZS15-6 1.1×2 ZLG6×0.60 3.6 100～130 YZS20-6 1.5×2 ZLG6×0.75 4.5 120～170 YZS20-6 1.5×2 ZLG6×0.9 5.4 140～170 YZS30-6 2.2×2 ZLG7.5×0.6 4.5 130～150 YZS30-6 2.2×2 ZLG7.5×0.75 5.625 150～180 YZS40-6 3.0×2 ZLG7.5×0.9 6.75 160～210 YZS40-6 3.0×2 ZLG7.5×1.2 9.0 200～280 YZS50-6 3.7×2 ZLG7.5×1.5 11.25 230~330 YZS50-6 3.7×2 ZLG8×1.8 14.4 290~420 YZS75-6 5.5×2
注：部分參數設計時視不同物料有所調整，以設計為準。
